Un de nos revendeurs français nous a demandé de trouver une solution adaptée aux besoins d'un de ses clients qui manipule des rouleaux de papier de 50 kg au sein d'une imprimerie.
L'utilisateur doit prendre des rouleaux de papier positionnés verticalement sur une palette, les soulever et les faire pivoter de 90°, les placer horizontalement dans une machine à imprimer en les faisant glisser sur une épingle à l'intérieur de la machine.

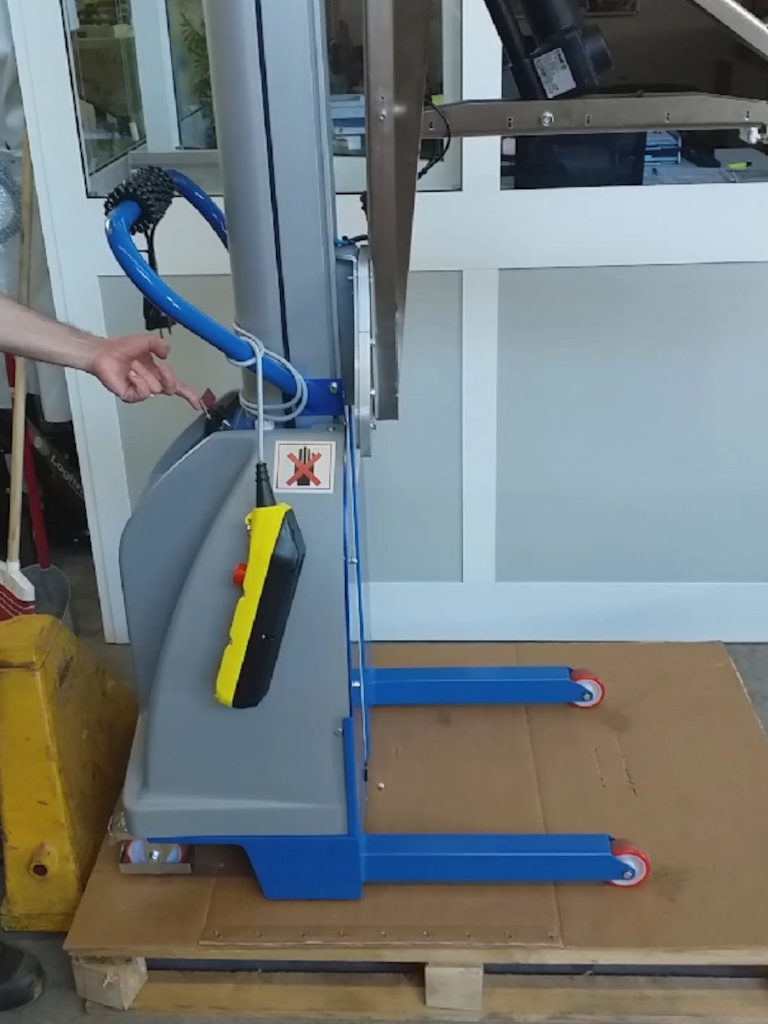

Nous avons proposé un NewBingo 200 équipé d'un système de rotation électrique des rouleaux.
L'équipement est soudé sur une plaque épaissie pour compenser l'avancement du centre de gravité.
Le système contrôlé par un panneau de commande filaire permet la préhension de bobines positionnées verticalement sur des palettes directement depuis le noyau grâce à un éperon équipé de dentelures qui se dilate au moyen d'un actionneur électrique.
Une fois la bobine saisie, il est possible de la soulever et, grâce à un deuxième actionneur électrique, de la faire pivoter frontalement de 90°, l'amenant ainsi en position horizontale.
La dernière partie du mandrin reste libre pour permettre une première insertion sur une bobine de la machine à imprimer. Une fois l'empreinte de la bobine rétractée, il est possible de pousser la bobine de l'équipement jusqu'à l'axe de la machine d'impression ou de découpe. (Rif. 21_19)
